本教程主要讲解使用昇思MindSpore框架实现了SqueezeNet训练CIFAR10数据集并且评估模型的完整过程,包括数据集的下载和处理,模型的搭建,模型的训练,以及模型的测试评估和保存,最后我们可视化了模型的预测效果,通过次案例我们可以对SqueezeNet的原理有更加深刻的了解,并且更加熟悉昇思MindSpore框架的基本使用方法。


01




环节准备

进入昇思MindSpore官网(https://www.mindspore.cn/)点击上方的安装。

昇思应用案例 | 模型压缩50倍,超轻量级网络CNN模型SqueezeNet技术实践插图

获取安装命令。


昇思应用案例 | 模型压缩50倍,超轻量级网络CNN模型SqueezeNet技术实践插图1


回到Notebook中,在第一块代码前加入命令。


昇思应用案例 | 模型压缩50倍,超轻量级网络CNN模型SqueezeNet技术实践插图2

pip install --upgrade pip

昇思应用案例 | 模型压缩50倍,超轻量级网络CNN模型SqueezeNet技术实践插图3


安装MindSpore GPU版本。


conda install mindspore-gpu=1.9.0 cudatoolkit=10.1 -c mindspore -c conda-forge


昇思应用案例 | 模型压缩50倍,超轻量级网络CNN模型SqueezeNet技术实践插图4


安装mindvision。


pip install mindvision

昇思应用案例 | 模型压缩50倍,超轻量级网络CNN模型SqueezeNet技术实践插图5


导入mindspore。


import mindspore
from mindspore import nn
from mindspore.dataset import vision, transforms
from mindspore.dataset import MnistDataset


02




SqueezeNet简介


1.SqueezeNet实现轻量化的设计原则


(1)对于给定一定数量的卷积操作,大多数情况下使用1×1卷积代替3×3卷积,可以使网络减少9倍以上的参数量。


(2)减少3×3卷积核的输入通道数量。考虑一个完全由3×3滤波器组成的卷积层。该层的参数量可通过如下公式计算:(number of input channels)×(number of filters)×(3×3)。所以,为了在CNN中保持一个小的参数总数,不仅要减少3×3滤波器的数量,而且要减少3×3滤波器输入通道的数量。


(3)在网络的后期向下采样,以便卷积层有较大的激活映射。在卷积网络中,每个卷积层产生一个输出激活映射,其空间分辨率至少为1×1,而且通常要比1×1大得多。激活映射的宽和高通常取决于(1)输入数据的大小(2)在CNN网络的哪一层进行下采样。在其他条件相同的情况下,大的激活映射(由于延迟下采样)可以导致更高的分类精度。


2.SqueezeNet网络结构


2.1 Fire模块

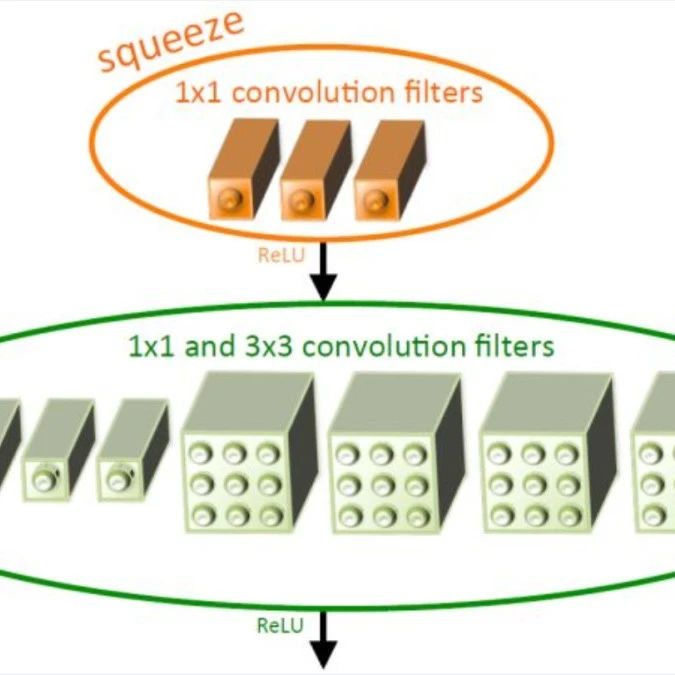

Fire Module由squeeze层和expand层组成。squeeze层只包含1×1卷积,expand进行1×1和3×3的混合卷积操作。在Fire Module中主要以1×1卷积为主。s1x1、e1x1和e3x3是Fire模块的三个超参数,它们分别表示squeeze层1×1卷积的数目,expand层1×1卷积的数目和expand层3×3卷积的数目,当我们使用Fire模块时,我们将s1x1设置为小于(e1x1+e3x3),因此squeeze层有助于限制3×3滤波器的输入通道数量。


昇思应用案例 | 模型压缩50倍,超轻量级网络CNN模型SqueezeNet技术实践插图6


2.2 SqueezeNet的架构


SqueezeNet整体网络结构图如下所示,其中maxpool(stride=2)分别设置在conv1/fire4/fire8/conv10之后,下图所示,左边是SqueezeNet,中间是带简单旁路的SqueezeNet,右边是带复杂旁路的SqueezeNet。


昇思应用案例 | 模型压缩50倍,超轻量级网络CNN模型SqueezeNet技术实践插图7


下图给出了模型每一层的具体参数。


昇思应用案例 | 模型压缩50倍,超轻量级网络CNN模型SqueezeNet技术实践插图8


2.3 SqueezeNet的检测精度


基于SVD的方法能够将预训练的AlexNet模型压缩5倍,同时将top-1精度降低到56.0%。网络剪枝在保持ImageNet top-1精度为57.2%,top-5精度为80.3%的基础上,模型尺寸减少了9倍。深度压缩在保持baseline精度水平的同时,模型尺寸减少了35倍。而SqueezeNet模型尺寸比AlexNet缩小了50倍,同时达到或超过了AlexNet的top-1和top-5的精度。


昇思应用案例 | 模型压缩50倍,超轻量级网络CNN模型SqueezeNet技术实践插图9


除此之外,我们将压缩比SR定义为squeeze层中滤波器的数量与expand层中滤波器的数量之比,改变expand层当中两种滤波器的比例,可以得到不同大小和精度的模型。


昇思应用案例 | 模型压缩50倍,超轻量级网络CNN模型SqueezeNet技术实践插图10


03




在昇思MindSpore框架上实现SqueezeNet


1.下载并处理数据集


基于流水线模式执行的最大特点是需要定义map算子,如下面的数据流水线中,map算子负责调度Resize、Crop、HWC2CHW的启动和执行,对数据管道的数据进行映射变换。
!pip install --upgrade opencv-python
!pip install --upgrade opencv-contrib-python
!pip install --upgrade opencv-python-headless
import mindspore.nn as nn
from mindspore.common import initializer as weight_init
from mindspore.ops import operations as P
from functools import partial
import math
import numpy as np
import mindspore.nn as nn
from mindspore.ops import operations as P
from mindspore import Tensor
import mindspore as ms


昇思应用案例 | 模型压缩50倍,超轻量级网络CNN模型SqueezeNet技术实践插图11

下面示例中用到的CIFAER10数据集是由10类3×32×32的彩色图片组成,训练数据集包含50000张图片,测试数据集包含10000张图片。

昇思应用案例 | 模型压缩50倍,超轻量级网络CNN模型SqueezeNet技术实践插图12

数据集结构如下图所示:

.
└── cifar-10-batches-py
     ├── data_batch_1
     ├── data_batch_2
     ├── data_batch_3
     ├── data_batch_4
     ├── data_batch_5
     ├── test_batch
     ├── readme.html
     └── batches.meta

下载数据集时,我们需要对图像做归一化,调整图像大小等处理,调用mindspore.dataset下的vision库,里面包含了各种处理图像的函数,比如Resize,Normalize函数分别用于调整图片大小和归一化处理。
这里的Ascend改成了GPU。

# ASCEND 加速
ms.set_context(mode=ms.GRAPH_MODE, device_target="Ascend")
# 数据集读取
!pip install mindvision
from mindvision.classification.dataset import Cifar10
import mindspore.dataset.vision as C
trans = [
            C.Resize((224224)),
            C.Rescale(1.0 / 255.00.0),
            C.Normalize([0.49140.48220.4465], [0.20230.19940.2010]),
            C.HWC2CHW()
        ]
# 数据集根目录
data_dir = "./CIFAR10"

# 下载解压并加载CIFAR-10训练数据集
download_train = Cifar10(path=data_dir, transform=trans,split="train", batch_size=32, repeat_num=1, shuffle=True, resize=224, download=True)
dataset_train = download_train.run()

step_size = dataset_train.get_dataset_size()#TODO

# 下载解压并加载CIFAR-10测试数据集
# dataset_val = Cifar10(path=data_dir, split='test', batch_size=6, resize=32, download=True)
download_eval = Cifar10(path=data_dir,transform=trans,split="test", batch_size=32, resize=224, download=True)
dataset_eval = download_eval.run()


2.可视化数据集


运行以下代码观察数据增强后的图片。可以发现图片经过了旋转处理,并且图片的shape也已经转换为待输入网络的(N,C,H,W)格式,其中N代表样本数量,C代表图片通道,H和W代表图片的高和宽。

import numpy as np
import matplotlib.pyplot as plt
#可视化数据集
def visual_input_data(dataset):
    data = next(dataset.create_dict_iterator())
    images = data["image"]
    labels = data["label"]
    print("Tensor of image", images.shape)
    print("Labels:", labels)
    plt.figure(figsize=(1515))
    for i in range(0,32):
        # get the image and its corresponding label
        data_image = images[i].asnumpy()
        # data_label = labels[i]
        # process images for display
        data_image = np.transpose(data_image, (120))
        mean = np.array([0.4850.4560.406])
        std = np.array([0.2290.2240.225])
        data_image = std * data_image + mean
        data_image = np.clip(data_image, 01)
        # display image
        plt.subplot(88, i+1)
        plt.imshow(data_image)
        # plt.title(class_name[int(labels[i].asnumpy())], fontsize=10)
        plt.axis("off")

    plt.show()

visual_input_data(dataset_train)
昇思应用案例 | 模型压缩50倍,超轻量级网络CNN模型SqueezeNet技术实践插图13

3.构建Fire模块

在SqueezeNet中,Fire是实现该网络模型参数量少的关键所在,该模块主要包含了squeeze层和expand层,在squeeze层中只包含了1×1的滤波器,而在expand层中包含了1×1和3×3的滤波器,正是由于1×1滤波器的使用,使得该网络的参数量大幅度的降低,而下面的Fire模块一共有四个参数,第一个参数是通道数,第二个参数是squeeze层的1×1滤波器的数量,第三个参数是expand层中1×1滤波器的数量,最后一个参数是expand层3×3滤波器的数量,ReLU用于squeeze和expand层的激活。


class Fire(nn.Cell):
    """
    Fire network definition.
    """

    def __init__(self, inplanes, squeeze_planes, expand1x1_planes,
                 expand3x3_planes)
:

        super(Fire, self).__init__()
        self.inplanes = inplanes
        self.squeeze = nn.Conv2d(inplanes,
                                 squeeze_planes,
                                 kernel_size=1,
                                 has_bias=True)
        self.squeeze_activation = nn.ReLU()
        self.expand1x1 = nn.Conv2d(squeeze_planes,
                                   expand1x1_planes,
                                   kernel_size=1,
                                   has_bias=True)
        self.expand1x1_activation = nn.ReLU()
        self.expand3x3 = nn.Conv2d(squeeze_planes,
                                   expand3x3_planes,
                                   kernel_size=3,
                                   pad_mode='same',
                                   has_bias=True)
        self.expand3x3_activation = nn.ReLU()
        self.concat = P.Concat(axis=1)

    def construct(self, x):
        x = self.squeeze_activation(self.squeeze(x))
        return self.concat((self.expand1x1_activation(self.expand1x1(x)),
                            self.expand3x3_activation(self.expand3x3(x))))


4.构建SqueezeNet网络模型


SqueezeNet主要由Fire模块组成,中间也有一些maxpool和conv层,使用该模型时,直接将数据集中的类型数量作为参数输入即可,例如net = SqueezeNet(10)就创建好一个用于10分类SqueezeNet模型。


class SqueezeNet(nn.Cell):
    r"""SqueezeNet model architecture from the `"SqueezeNet: AlexNet-level
    accuracy with 50x fewer parameters and <0.5MB model size"
    <https://arxiv.org/abs/1602.07360>`_ paper.

    Get SqueezeNet neural network.

    Args:
        num_classes (int): Class number.

    Returns:
        Cell, cell instance of SqueezeNet neural network.

    Examples:
        >>> net = SqueezeNet(10)
    """

    def __init__(self, num_classes=10):
        super(SqueezeNet, self).__init__()

        self.features = nn.SequentialCell([
            nn.Conv2d(3,
                      96,
                      kernel_size=7,
                      stride=2,
                      pad_mode='valid',
                      has_bias=True),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=3, stride=2),
            Fire(96166464),
            Fire(128166464),
            Fire(12832128128),
            nn.MaxPool2d(kernel_size=3, stride=2),
            Fire(25632128128),
            Fire(25648192192),
            Fire(38448192192),
            Fire(38464256256),
            nn.MaxPool2d(kernel_size=3, stride=2),
            Fire(51264256256),
        ])

        # Final convolution is initialized differently from the rest
        self.final_conv = nn.Conv2d(512,
                                    num_classes,
                                    kernel_size=1,
                                    has_bias=True)
        self.dropout = nn.Dropout(keep_prob=0.5)
        self.relu = nn.ReLU()
        self.mean = P.ReduceMean(keep_dims=True)
        self.flatten = nn.Flatten()
        self.custom_init_weight()

    def custom_init_weight(self):
        """
        Init the weight of Conv2d in the net.
        """

        for _, cell in self.cells_and_names():
            if isinstance(cell, nn.Conv2d):
                if cell is self.final_conv:
                    cell.weight.set_data(
                        weight_init.initializer('normal', cell.weight.shape,
                                                cell.weight.dtype))
                else:
                    cell.weight.set_data(
                        weight_init.initializer('he_uniform',
                                                cell.weight.shape,
                                                cell.weight.dtype))
                if cell.bias is not None:
                    cell.bias.set_data(
                        weight_init.initializer('zeros', cell.bias.shape,
                                                cell.bias.dtype))

    def construct(self, x):
        x = self.features(x)
        x = self.dropout(x)
        x = self.final_conv(x)
        x = self.relu(x)
        x = self.mean(x, (23))
        x = self.flatten(x)

        return x


5.构建SqueezeNet_Residual模型


下面是带有简单旁路的SqueezeNet模型。


class SqueezeNet_Residual(nn.Cell):
    r"""SqueezeNet with simple bypass model architecture from the `"SqueezeNet:
    AlexNet-level accuracy with 50x fewer parameters and <0.5MB model size"
    <https://arxiv.org/abs/1602.07360>`_ paper.

    Get SqueezeNet with simple bypass neural network.

    Args:
        num_classes (int): Class number.

    Returns:
        Cell, cell instance of SqueezeNet with simple bypass neural network.

    Examples:
        >>> net = SqueezeNet_Residual(10)
    """

    def __init__(self, num_classes=10):
        super(SqueezeNet_Residual, self).__init__()

        self.conv1 = nn.Conv2d(3,
                               96,
                               kernel_size=7,
                               stride=2,
                               pad_mode='valid',
                               has_bias=True)
        self.fire2 = Fire(96166464)
        self.fire3 = Fire(128166464)
        self.fire4 = Fire(12832128128)
        self.fire5 = Fire(25632128128)
        self.fire6 = Fire(25648192192)
        self.fire7 = Fire(38448192192)
        self.fire8 = Fire(38464256256)
        self.fire9 = Fire(51264256256)
        # Final convolution is initialized differently from the rest
        self.conv10 = nn.Conv2d(512, num_classes, kernel_size=1, has_bias=True)

        self.relu = nn.ReLU()
        self.max_pool2d = nn.MaxPool2d(kernel_size=3, stride=2)
        self.add = P.Add()
        self.dropout = nn.Dropout(keep_prob=0.5)
        self.mean = P.ReduceMean(keep_dims=True)
        self.flatten = nn.Flatten()
        self.custom_init_weight()

    def custom_init_weight(self):
        """
        Init the weight of Conv2d in the net.
        """

        for _, cell in self.cells_and_names():
            if isinstance(cell, nn.Conv2d):
                if cell is self.conv10:
                    cell.weight.set_data(
                        weight_init.initializer('normal', cell.weight.shape,
                                                cell.weight.dtype))
                else:
                    cell.weight.set_data(
                        weight_init.initializer('xavier_uniform',
                                                cell.weight.shape,
                                                cell.weight.dtype))
                if cell.bias is not None:
                    cell.bias.set_data(
                        weight_init.initializer('zeros', cell.bias.shape,
                                                cell.bias.dtype))

    def construct(self, x):
        """
        Construct squeezenet_residual.
        """

        x = self.conv1(x)
        x = self.relu(x)
        x = self.max_pool2d(x)
        x = self.fire2(x)
        x = self.add(x, self.fire3(x))
        x = self.fire4(x)
        x = self.max_pool2d(x)
        x = self.add(x, self.fire5(x))
        x = self.fire6(x)
        x = self.add(x, self.fire7(x))
        x = self.fire8(x)
        x = self.max_pool2d(x)
        x = self.add(x, self.fire9(x))
        x = self.dropout(x)
        x = self.conv10(x)
        x = self.relu(x)
        x = self.mean(x, (23))
        x = self.flatten(x)

        return x


6.测试模型输出的数据形状


net =  SqueezeNet(num_classes=10)
uniform = ms.ops.UniformReal()
input = uniform((323224224))
output = net(input)

print(output.shape)

7.定义损失率


SqueezeNet模型在训练过程中学习率lr随着训练步骤的增加逐渐减小,从而使得模型最后的分类准确度得到上升,下面定义了学习率的生成函数,主要定义了四种学习率的下降过程,分为线性和非线性,在调用函数时直接在lr_decay_mode输入不同的模式就可以得到不同的学习率数组, 四种模式分别是steps, poly, linear 和 cosine,我们以linear为例说明,在这个过程中学习率随着训练的进行,线性下降从lr_max下降到lr_end,实现了训练前期学习速度快,后期缓慢收敛,防止梯度在在最小值附件来回震荡。


import math
import numpy as np


def get_lr(lr_init, lr_end, lr_max, total_epochs, warmup_epochs,
           pretrain_epochs, steps_per_epoch, lr_decay_mode)
:

    """
    generate learning rate array

    Args:
        lr_init(float): init learning rate
        lr_end(float): end learning rate
        lr_max(float): max learning rate
        total_epochs(int): total epoch of training
        warmup_epochs(int): number of warmup epochs
        pretrain_epochs(int): number of pretrain epochs
        steps_per_epoch(int): steps of one epoch
        lr_decay_mode(string): learning rate decay mode,
                               including steps, poly, linear or cosine
    Returns:
        np.array, learning rate array
    """


    lr_each_step = []
    total_steps = steps_per_epoch * total_epochs
    warmup_steps = steps_per_epoch * warmup_epochs
    pretrain_steps = steps_per_epoch * pretrain_epochs
    decay_steps = total_steps - warmup_steps

    if lr_decay_mode == 'steps':
        decay_epoch_index = [
            0.3 * total_steps, 0.6 * total_steps, 0.8 * total_steps
        ]
        for i in range(total_steps):
            if i < decay_epoch_index[0]:
                lr = lr_max
            elif i < decay_epoch_index[1]:
                lr = lr_max * 0.1
            elif i < decay_epoch_index[2]:
                lr = lr_max * 0.01
            else:
                lr = lr_max * 0.001
            lr_each_step.append(lr)

    elif lr_decay_mode == 'poly':
        for i in range(total_steps):
            if i < warmup_steps:
                lr = linear_warmup_lr(i, warmup_steps, lr_max, lr_init)
            else:
                base = (1.0 - (i - warmup_steps) / decay_steps)
                lr = lr_max * base * base
            lr_each_step.append(lr)

    elif lr_decay_mode == 'linear':
        for i in range(total_steps):
            if i < warmup_steps:
                lr = linear_warmup_lr(i, warmup_steps, lr_max, lr_init)
            else:
                lr = lr_max - (lr_max - lr_end) * (i -
                                                   warmup_steps) / decay_steps
            lr_each_step.append(lr)

    elif lr_decay_mode == 'cosine':
        for i in range(total_steps):
            if i < warmup_steps:
                lr = linear_warmup_lr(i, warmup_steps, lr_max, lr_init)
            else:
                linear_decay = (total_steps - i) / decay_steps
                cosine_decay = 0.5 * (
                    1 + math.cos(math.pi * 2 * 0.47 *
                                 (i - warmup_steps) / decay_steps))
                decayed = linear_decay * cosine_decay + 0.00001
                lr = lr_max * decayed
            lr_each_step.append(lr)

    else:
        raise NotImplementedError(
            'Learning rate decay mode [{:s}] cannot be recognized'.format(
                lr_decay_mode))

    lr_each_step = np.array(lr_each_step).astype(np.float32)
    learning_rate = lr_each_step[pretrain_steps:]

    return learning_rate


def linear_warmup_lr(current_step, warmup_steps, base_lr, init_lr):
    lr_inc = (base_lr - init_lr) / warmup_steps
    lr = init_lr + lr_inc * current_step
    return lr

lr = get_lr(lr_init=0,
                lr_end=0,
                lr_max=0.01,
                total_epochs=30,
                warmup_epochs=5,
                pretrain_epochs=0,
                steps_per_epoch=1562,
                lr_decay_mode="linear")
lr =Tensor(lr)

# print(type(lr[2]))


8.训练SqueezeNet模型


设置epoch参数为30,训练集划分batch是每批32张图片,一共会有1562批次,可以看见在训练过程中损失率呈现下降趋势。


from mindspore.nn.optim.momentum import Momentum
from mindspore.train.callback import ModelCheckpoint, CheckpointConfig, LossMonitor, TimeMonitor
from mindspore.nn.loss import SoftmaxCrossEntropyWithLogits
from mindspore.train.model import Model


#保存模型
config_ck = ms.CheckpointConfig(save_checkpoint_steps=1562, keep_checkpoint_max=10)

ckpoint = ms.ModelCheckpoint(prefix="SqueezeNet", directory="./SqueezeNet2", config=config_ck)

# loss = nn.SoftmaxCrossEntropyWithLogits(sparse=True)
loss = SoftmaxCrossEntropyWithLogits(sparse=True, reduction='mean')
#优化器
# opt = nn.Momentum(net.trainable_params(), learning_rate=0.001, momentum=0.8)
opt = Momentum(filter(lambda x: x.requires_grad, net.get_parameters()),
                       lr,
                       0.9,
                     weight_decay=1e-4)
model = Model(net, loss_fn=loss, optimizer=opt, metrics={'accuracy'})
time_cb = TimeMonitor(data_size=step_size)
loss_cb = LossMonitor()
#训练模型
model.train(30, dataset_train, callbacks=[ckpoint, time_cb,loss_cb])


9.模型评估

在之前划分的测试集上面进行模型的评估,得到在测试集上的准确度。


acc = model.eval(dataset_eval)

print("{}".format(acc))


10.保存模型


调用mindspore的save_checkpoint可以保存训练好的SqueezeNet模型,下面保存模型在根目录,并取名为squeezenet.ckpt。


# Save checkpoint
import mindspore
mindspore.save_checkpoint(net, "squeezenet.ckpt")
print("Saved Model to squeezenet")


11.可视化模型


调用之前训练好的模型进行预测,并且将预测结果可视化出来,红色的图片代表是预测错误的图片,蓝色的图片代表是预测正确的图片。图片的标题为SqueezeNet预测的图片所属类型的结果。


from mindspore.train import Model
from mindspore import load_checkpoint, load_param_into_net

# define visualize_model(),visualize model prediction
def visualize_model(best_ckpt_path, val_ds):
    network = SqueezeNet(10)
    # load model parameters
    param_dict = load_checkpoint(best_ckpt_path)
    load_param_into_net(network, param_dict)
    model = Model(network)
    # load the data of the validation set for validation
    data = next(val_ds.create_dict_iterator())
    images = data["image"].asnumpy()
    labels = data["label"].asnumpy()
    print(labels)
    class_name = {0"airplane"1"automobile"2"bird"3"cat"4"deer",5:"dog",6:"frog",7:"horse",8:"ship",9:"truck"}
    # prediction image category
    output = model.predict(Tensor(data['image']))
    # print(output.shape)
    pred = np.argmax(output.asnumpy(), axis=1)
    # print(pred.shape)
    print(pred)

    # display the image and the predicted value of the image
    plt.figure(figsize=(157))
    for i in range(0,32):
        plt.subplot(48, i + 1)
        # if the prediction is correct, it is displayed in blue; if the prediction is wrong, it is displayed in red
        color = 'blue' if pred[i] == labels[i] else 'red'
        plt.title('predict:{}'.format(class_name[pred[i]]), color=color)
        picture_show = np.transpose(images[i], (120))
        mean = np.array([0.4850.4560.406])
        std = np.array([0.2290.2240.225])
        picture_show = std * picture_show + mean
        picture_show = np.clip(picture_show, 01)
        plt.imshow(picture_show)
        plt.axis('off')

    plt.show()


# the best ckpt file obtained by model tuning is used to predict the images of the validation set
# (need to go to cpu_default_config.yaml set ckpt_path as the best ckpt file path)
# visualize_model("./SqueezeNet/SqueezeNet_4-2_1562.ckpt", dataset_eval)
visualize_model("./squeezenet.ckpt", dataset_eval)


运行的结果如图所示:

昇思应用案例 | 模型压缩50倍,超轻量级网络CNN模型SqueezeNet技术实践插图14


本文来源CSDN,如有侵权请联系删除

END

加入AIGC开放社区交流群

添加微信:13331022201 ,备注“职位信息&名字”

管理员审核后加入讨论群
